Čerpadlo SIGMA 32-CVXV

Kód: ED0611/1 ED0611/2 ED0611/3 ED0611/4 ED0611/5 ED0611/6 ED0611/7 Zvolte variantu
45 540 Kč 50 094 Kč 52 562 Kč 55 559 Kč 59 941 Kč 61 512 Kč 62 924 Kč od 45 540 Kč –17 %
Čerpadlo SIGMA 32-CVXV
45 540 Kč 50 094 Kč 52 562 Kč 55 559 Kč 59 941 Kč 61 512 Kč 62 924 Kč od 45 540 Kč –17 % 37 950 Kč 41 740 Kč 43 800 Kč 46 290 Kč 49 950 Kč 51 260 Kč 52 430 Kč od 37 950 Kč 31 364 Kč bez DPH 34 496 Kč bez DPH 36 198 Kč bez DPH 38 256 Kč bez DPH 41 281 Kč bez DPH 42 364 Kč bez DPH 43 331 Kč bez DPH od 31 364 Kč bez DPH
Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Na dotaz Zvolte variantu
Varianta
Můžeme doručit do:
30.8.2022 30.8.2022 30.8.2022 30.8.2022 30.8.2022 30.8.2022 30.8.2022 Zvolte variantu

Výtlak 12 - 71 m, průtok 140 l / min, napětí 400 V, mechanická ucpávka, zesilovací stanice ke zvýšení tlaku ve vodovodních sítích, v průmyslu, energetice a zemědělství pro zásobování objektů pitnou a užitkovou vodou.

Detailní informace

Detailní popis produktu

Čerpadla typu 32-CVXV jsou určena k dopravě čisté, pitné, popřípadě užitkové vody bez mechanických přimísenin. Při čerpání znečištěné kapaliny je nutno počítat s kratší životností mechanické ucpávky. Charakteristické je použití čerpadel ve vodárenství, jak pro hlavní nebo pomocné čerpací stanice, tak pro zesilovací stanice ke zvýšení tlaku ve vodovodních sítích, v průmyslu, energetice a zemědělství pro zásobování objektů pitnou a užitkovou vodou.  Hlavní části čerpadla jsou zhotoveny ze ššedé litiny nebo konstrukční oceli. Hřídel je z nerez oceli.

Charakteristika


  • vysoká provozní spolehlivost
  • jednoduchá konstrukce
  • snadná obsluha a údržba
  • rovnoměrné krytí pracovních oblastí
  • stabilní charakteristika
  • malé stavební rozměry
  • nízká hmotnost
  • široká unifikace dílců
  • použití mechanické ucpávky

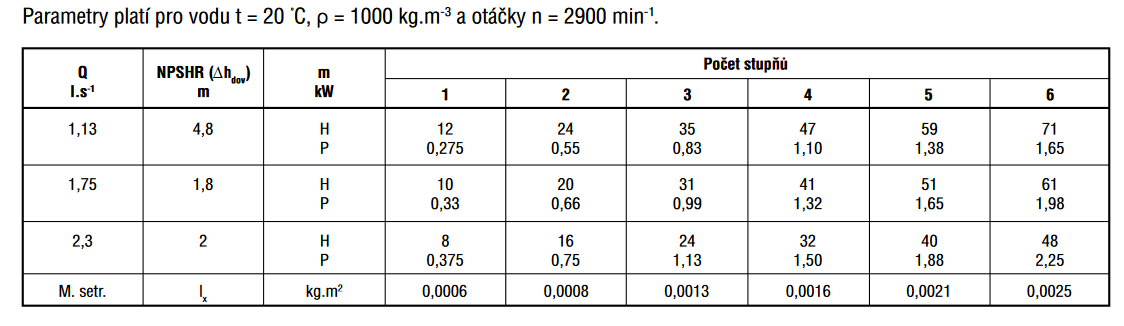

cvxv-tabulkaQ - prùtok čerpadla, H - dopravní výška čerpadla, P - příkon čerpadla
Maximální přetlak v sání můžže být 0,4 MPa (4 bar),ž maximální dopravní výška nesmí překroèit hodnotu 1,6 MPa (16 bar)

Konstrukce

Čerpadla jsou konstruována jako odstředivá, s radiálními koly,  Článková s osou čerpadla uspořádanou vertikálně. Čerpadla jsou pravotočivá při pohledu ze strany pohonu, pohon je na výtlačné straně čerpadla. Čerpadla sestávají z rotoru a statoru s ložisky a mechanickou ucpávkou.

  • Rotor čerpadla sestává z hřídele, na kterém jsou umístěna oběžná kola a mechanická ucpávka. Celek je stažen maticí. Oběžná kola jsou opatřena oboustrannými těsnícími kruhy a vyrovnávacími otvory k částečnému vyrovnání hydraulické osové síly. Rotor je pečlivě dynamicky vyvážen, takže zaručuje klidný chod stroje.
  • Stator čerpadla sestává z jednotlivých rozvaděčů a převaděčů opatřených plochým těsněním, staženým mezi sacím a spojovacím tělesem stahovacími šrouby a maticemi tak, že tvoří jeden celek. Výtlačné těleso je konstrukčně přizpůsobeno monoblokové konstrukci čerpadla.
  • Elektromotor je přírubový, normální sériové výroby. Čerpadlo je spojeno elektromotorem pomocí spojovacího tělesa v monoblok. Přenášení výkonu motoru na čerpadlo je provedeno pružnou spojkou. Tato konstrukce umožňuje snadnou demontáž čerpadla nebo elektromotoru a při montáži zaručuje snadné dodržení nutné souososti bez náročného vyrovnání.
  • Ložisko sací strany čerpadla je kluzké, mazané čerpanou kapalinou. Valivé, nechlazené samomazné ložisko výtlačné strany |e kuličkové, jednořadé, u vícestupňového čerpadla je pak použito kuličkové, dvouřadé s kosoúhlým stykem. Valivé ložisko je uloženo v ložiskovém prostoru spojovacího tělesa. Polohu sacího a výtlačného hrdla lze libovolně volit po 90°.

Doplňkové parametry

Kategorie: Čerpadla na čistou vodu
Záruka: 2 roky
Hmotnost: 52 kg
