Montáž: Snímač hladiny MAVE 2-HH 2

mave-2hh2Snímače hladiny MAVE představují spolehliovou chrana  čerpadel proti chodu bez vody nebo jejich automatické ovládání. Pro ovládání čerpadel do příkonu 1500 W je doporučen model MAVE 2HH-2, k ovládání jednofázových čerpadel s příkonem nad 1500 W a třífázových čerpadel je vhodné použít snímač hladiny MAVE 2-HH3. Automatické ovládání čerpadla je docíleno připojením dvou sond, jejichž vzdálenost určuje spínací diferenci, nebo dvojité sondy. (PS-3, PSV-2).

Montážní návod

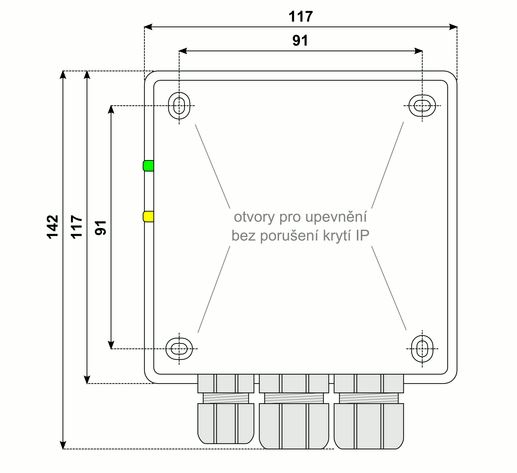

Ponorné sondy upevněte vázacími páskami nad čerpadlo. Vzdálenost sond určuje rozdíl hladin. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Po kompletním zapojení utáhněte kabelové průchodky a zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelů ponorných sond zapojte na svorky 1-3 (viz schéma). Napájení 230 V AC zapojte na svorky 7, 8 (L, N). Připojení snímače k napájení je signalizováno rozsvícením zelené LED diody. Kontakty výstupního přepínacího relé (4, 5, 6) zapojte do okruhu napájení čerpadla.

Automatické ovládání čerpadla

Je-li dostatek vody ve studni nebo nádrži (zaplavená horní sonda) rozsvítí se žlutá LED dioda a současně relé ve snímači přitáhne (propojí se svorky 5-6) a spojí obvod napájení čerpadla. To čerpá až do doby, než klesne hladina pod spodní sondu. Při poklesu hladiny pod spodní sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a rozpojí se obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Jakmile vystoupá hladina zpět k horní sondě dojde automaticky k opětovnému zapnutí čerpadla.

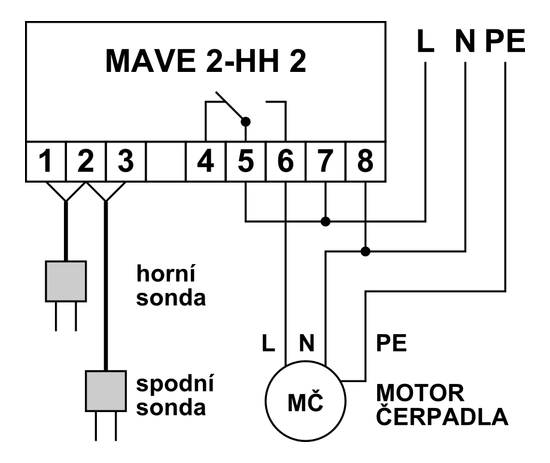

Příklad zapojení snímače pro ochranu čerpadla proti chodu bez vody (automatické vyčerpávání):

mave_2_hh2_vycerpavani





















Upozornění:

Kontakty (4, 5, 6) výstupního přepínacího relé jsou beznapěťové. Při zapojení snímače do okruhu ovládání je tak nutné na kontakty relé přivést napětí (např. propojením svorek 5 a 7). Svorkové zapojení ponorných sond s třížilovým kabelem (sonda PS-3, sonda PSV-2 do vrtu dvojitá) je dle barevného značení žil:

svorka č. 1 – modrá
svorka č. 2 – žlutozelená nebo šedá
svorka č. 3 – hnědá nebo černá


Automatické doplňování nádrže

V nádrži se umístí sondy do výšky dle požadavku na zapínání (spodní sonda) a vypínání (horní sonda) dopouštění nádrže. Je-li v nádrži dostatek vody je relé ve snímači sepnuté (propojené svorky 5-6) a čerpadlo je odpojené (nedopouští). Jakmile klesne hladina v nádrži pod úroveň spodní sondy odpadne relé ve snímači (propojí se svorky 4-5) a spustí se čerpadlo (dopouštění nádrže). Nádrž se dopouští až do doby, kdy vystoupá hladina v nádrži zpět na úroveň horní sondy. V případě, kdy je při zapojení snímačů nedostatek vody v nádrži, spustí se ihned čerpadlo a dopouštění. Po dostoupení hladiny na úroveň horní sondy se čerpadlo odpojí a zapojení funguje dle výše uvedeného popisu.

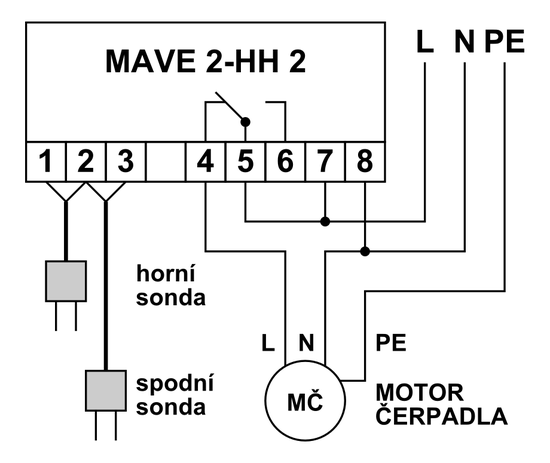

Příklad zapojení snímače pro automatické doplňování nádrže čerpadlem:

mave_2_hh2_doplnovani





















Upozornění

Kontakty (4, 5, 6) výstupního přepínacího relé jsou beznapěťové. Při zapojení snímače do okruhu ovládání je tak nutné na kontakty relé přivést napětí (např. propojením svorek 5 a 7). V zapojení je pro automatické ovládání doplňování využit klidový kontakt výstupního relé snímače MAVE 2-HH2, který v případě poruchy snímače (např. následkem bouřky) zůstane propojený. Pro spolehlivost instalace by tak mělo být zajištěno nezávislé snímání horní havarijní hladiny v nádrži nebo bezpečnostní přepad nádrže.
